Что такое рентген

Содержание:

Компьютерная томография

Разработка и внедрение в клиническую практику рентгеновской компьютерной томографии (КТ) явились крупнейшим достижением науки и техники. Метод позволяет выявить положение, форму, размеры и строение различных органов, определить их топографо-анатомические взаимоотношения с рядом расположенными органами и тканями.

В основе метода лежит математическая реконструкция рентгеновского изображения. Принцип метода заключается втом, что после прохождения рентгеновских лучей через тело пациента они регистрируются чувствительными детекторами. Сигналы с детектора поступают в вычислительную машину (компьютер). Быстродействующая электронно-вычислительная машина перерабатывает полученную информацию по определенной программе. Машина пространственно определяет расположение участков, по-разному поглощающих рентгеновские лучи. В результате на экране телевизионного устройства — дисплея — воссоздается синтетическое изображение исследуемой области. Полученное изображение не является прямой рентгенограммой или томограммой, а представляет собой синтезированный образ, составленный компьютером на основании анализа степени поглощения тканями рентгеновского излучения в определенных точках. Толщина срезов КТ колеблется от 2 до 8 мм.

Метод расширяет диагностические возможности в распознавании травматических повреждений, воспалительных и опухолевых заболеваний, в первую очередь верхней челюсти. При рентгенологическом исследовании этого отдела, как известно, встречаются значительные затруднения. На КТ может быть виден хрящевой диск височно-нижнече-люстного сустава, особенно при его смещении кпереди.

Особенности детского рентгена

Поскольку облучение крайне негативно воздействует на неокрепшие детские организмы, рентген назначают только в случае крайней необходимости. Если под подозрением находится такой опасный недуг, как мочекаменная болезнь, детей сначала направляют на УЗИ. Однако отсутствие каких-либо результатов ультразвука уже является поводом для выписывания направления на лучевую диагностику.

А для того чтобы исключить аллергическую реакцию на определенные компоненты контрастного вещества, всем детям дают специальные антигистаминные средства. Препараты врачи подбирают заранее, основываясь на индивидуальных особенностях пациентов.

Подготовка к рентгену брюшной полости

Обзорная рентгенография брюшной полости не требует обязательной подготовки. Однако для контрастного рентгена брюшной полости подготовка обязательна, поскольку при наличии внутри органов остатков еды, жидкостей или газов их состояние будет сложно определить. За 2-3 дня до исследования потребуется соблюдать диету, отдавая предпочтение продуктам, не вызывающим газообразования. За 12 часов до рентгена потребуется отказаться от приема твердой пищи, за два часа желательно очистить кишечник. Также за несколько часов до исследования пациенту дают выпить раствор сульфата бария для окрашивания органов.

Рентгеновская картина кишечника в норме

Анатомические особенности кишечника

В кишечнике выделяют следующие отделы:

  • Тонкий кишечник. Состоит из двенадцатиперстной кишки, тонкой и подвздошной кишки. Диаметр тонкого кишечника составляет от 3 до 4 сантиметров. Петли тонкого кишечника занимают центральный и нижний отдел брюшной полости.
  • Толстый кишечник. В нем выделяют слепую, восходящую, поперечную, нисходящую, сигмовидную и прямую кишку. Ширина толстого кишечника в среднем составляет 4 — 5 сантиметров. Толстый кишечник проходит в виде арки от левого к правому боковому отделу живота, оканчивается анальным отверстием.

называемые перистальтикой

Трехкомпонентная методика рентгеновского исследования кишечника характеризуется следующей картиной:

  • Тугое заполнение кишечника бариевой массой. При данном типе на рентгене можно обнаружить наружный контур кишечника в максимально растянутом состоянии. В норме весь кишечник имеет примерно равномерную ширину, легко заполняется бариевой массой на всем своем протяжении. При этом достаточно точно обнаруживаются суженные или аномально расширенные участки, опухоли. Недостатком этого этапа является отсутствие информации о состоянии внутренней стенки кишечника.
  • Частичное опорожнение кишечника. При этом в складках кишечника задерживаются остатки бариевой массы, что позволяет изучить рельеф слизистой. Так как кишечник практически пуст, очень хорошо видны продольные и кольцевые складки.
  • Двойное контрастирование. В складках слизистой оболочки остается небольшое количество бариевой массы, однако для большей информативности кишечник вновь заполняют, теперь с использованием газообразного вещества. При этом стенка кишечника расправляется, как при тугом заполнении, однако благодаря прозрачности газа на рентгене можно увидеть состояние внутренней стенки кишечника. В норме бариевая масса равномерно окрашивает внутренний контур кишечника, складки расправляются. Скопления бариевой массы представляют собой не что иное как участки дефектов, язв слизистой оболочки.

Пассаж бария по кишечнику

В норме пассаж бария по кишечнику характеризуется следующими временными интервалами:

  • начало поступления бариевой массы в двенадцатиперстную кишку – через 30 минут после начала исследования;
  • заполнение тонкого кишечника, полное освобождение желудка – через 1 – 3 часа;
  • начало поступления бариевой массы в слепую кишку – через 3,5 – 4 часа после приема контрастного вещества;
  • полное очищение тонкого кишечника, переход бариевой массы в толстый кишечник – через 7 – 9 часов;
  • полное освобождение кишечника от бариевой массы – 24 – 36 часов.

через роттугое наполнениеметод ирригоскопии

Что показывает рентген тонкого кишечника?

поджелудочной железыДвенадцатиперстная кишка на рентгене может иметь следующую форму:

  • С – образная;
  • V- образная;
  • U – образная.

U – образная форма

Рентгенологическая картина толстого кишечника в норме

слепой кишкипрямой кишке

Размеры отделов толстого кишечника на рентгеновском снимке

Отдел толстого кишечника

Ширина

Длина

Слепая кишка

5 – 7 см

5 см

Восходящая кишка

4 — 5 см

20 см

Поперечная кишка

4 см

50 см

Нисходящая кишка

3 см

25 см

Сигмовидная кишка

3 см

40 см

Прямая кишка

4 см

15 см

Выделяют три варианта поперечного отдела толстого кишечника:

  • данный участок прямой и короткий;
  • поперечная кишка имеет среднюю длину и незначительно провисает в средней части;
  • поперечная кишка удлинена, сильно провисает, опускаясь до уровня малого таза, накладывается на рентгеновском снимке на собственное изображение.

состояние перистальтики, степень кровоснабжения, температура контрастного веществаслепая и восходящая кишка

Что показывает рентген

Что показывает выполненная рентгенография? На сделанном снимке или на экране монитора видно состояние определенного органа. Разнообразие темных и светлых оттенков на полученном негативе позволяет врачам судить о наличии или отсутствии тех или иных патологических изменений в определенном отделе исследуемого органа.

Расшифровка результатов

Читать рентгеновские снимки может только квалифицированный врач, имеющий длительную клиническую практику и разбирающийся в особенностях различных патологических изменений в тех или иных органах тела. На основе увиденного на снимке доктор делает описание полученной рентгенограммы в карте больного. При отсутствии нетипичных светлых пятен или затемнений на мягких тканях, трещин и переломов на костях медик фиксирует здоровое состояние того или иного органа. Точно расшифровать рентгеновский снимок может только опытный врач, прекрасно знающий рентгеноанатомию человека и симптомы заболевания того органа, снимок которого делается.

На что указывают воспалительные очаги на снимке

При просвечивании мягких тканей, суставов или костей при наличии патологических изменений в них появляются характерные для того или иного заболевания симптомы. Пораженный воспалением участок иначе поглощает рентгеновское излучение, чем здоровые ткани. Как правило, такая зона содержит выраженные очаги затемнений. Опытный доктор сразу определяет тип заболевания по полученному изображению на снимке.

Как выглядят заболевания на рентгеновском снимке

При переносе изображения на пленку места с патологическими изменениями выделяются на фоне здоровой ткани. При просвечивании поврежденных костей отчетливо видны места деформаций и смещений, что позволяет травматологу поставить точный прогноз и назначить правильное лечение. Если выявлены тени на легких, это может свидетельствовать о пневмонии, туберкулезе или раке. Квалифицированный специалист должен дифференцировать выявленные отклонения. А вот области просветления в этом органе зачастую свидетельствуют о плеврите. Специфические симптомы характерны для каждого вида патологии. Чтобы поставить правильный диагноз, необходимо в совершенстве владеть рентгеноанатомией человеческого тела.

Для чего делают рентген

Х-лучи в современной медицине применяются для профилактических осмотров и направленной диагностики. Без такого обследования не обойтись при:

  • переломах костей;
  • повреждении внутренних органов в результате внешнего травмирования;
  • диагностике рака молочной железы и ряда других онкологических заболеваний;
  • исследовании легких и других органов грудной клетки;
  • лечении и протезировании зубов;
  • глубоком изучении структур головного мозга;
  • сканировании участков сосудов с подозрением на аневризму и так далее.

Методику проведения рентгенологического исследования выбирает врач в зависимости от наличия к ней показаний и противопоказаний у пациента. По сравнению с некоторыми современными методиками получения объемных изображений традиционный рентген является наиболее безопасным. Но и он не показан определенным категориям пациентов.

Противопоказания

Несмотря на безопасность диагностики, пациенты испытывают на себе действие ионизирующего излучения, которое отрицательно сказывается на костном мозге, эритроцитах, эпителии, репродуктивных органах и сетчатке глаза. Абсолютными противопоказаниями для проведения рентгена являются:

  • беременность;
  • возраст ребенка до 14 лет;
  • тяжелое состояние больного;
  • активная форма туберкулеза;
  • пневмоторакс или кровотечение;
  • болезни щитовидной железы.

Опасные состояния, обнаруживаемые с помощью исследования

Основные заболевания, которые можно диагностировать с помощью рентгена грудной клетки:

пневмония;застойная сердечная недостаточность;пневмоторакс;плевральный выпот;кардиомегалия;пневмоперитонеум;эмфизема легких.

Пневмония проявляется на рентгенограмме светлым пятном на темном легочном фоне. Это связано с отеком стенок альвеол и попаданием воспалительного выпота в их просвет. Основные причины пневмонии – бактериальная инфекция, травма грудной клетки, вдыхание вредных химических веществ или содержимого желудка.

Застойная сердечная недостаточность сопровождается повышением давления в легочных сосудах, а в более тяжелых случаях – скоплением жидкости вокруг сердца (в полости перикарда). На рентгенограмме это выглядит как усиление светлых линейных теней вокруг сердца (усиление легочного рисунка) и увеличение его размеров.

Пневмоторакс – скопление воздуха в плевральной полости в результате ранения грудной клетки, буллезной эмфиземы, распадающейся опухоли. Он выглядит как тонкая темная линия, примыкающая к грудной стенке. При напряженном пневмотораксе выполняется рентгенография легких во время вдоха и выдоха, при этом обнаруживается, что количество воздуха не меняется или даже увеличивается.

При скоплении в плевральной полости крови, гноя или воспалительного экссудата говорят о плевральном выпоте. Он вызван плевритом, эмпиемой плевры, застойной сердечной недостаточностью, тромбоэмболией легочной артерии или травмой груди

Часто выпот можно обнаружить только в области диафрагмальных углов, поэтому очень важно соблюдать технику выполнения снимка, чтобы на него попало изображение всей грудной клетки

Кардиомегалия – увеличение сердца, которое может быть признаком гипертонической болезни, клапанных пороков, дилатационной кардиомиопатии. Она диагностируется путем измерения размера тени сердца и его соотношения с поперечником грудной клетки.

При рентгенографии легких можно обнаружить и скопление воздуха в брюшной полости – пневмоперитонеум. Это состояние возникает при ранениях живота, осложнениях после операций на органах брюшной полости, при перфорации кишечника. Выглядит оно как темная полоса воздуха под диафрагмой.

Эмфизема – одна из самых частых причин смерти больных с хроническими болезнями легких. Рентгенография – один из основных методов диагностики этого опасного состояния, которое проявляется повышением воздушности легочной ткани, деформацией и увеличением размеров грудной клетки.

Рентгенография грудной клетки часто является решающей в постановке диагноза и определении способа лечения пациента

Именно поэтому важно проводить ее не только на современном оборудовании, но и обеспечить хорошую подготовку рентгенлаборантов и врачей-рентгенологов

Врач-рентгенолог рассказывает и показывает, что видно на рентгенограмме органов грудной клетки в норме:

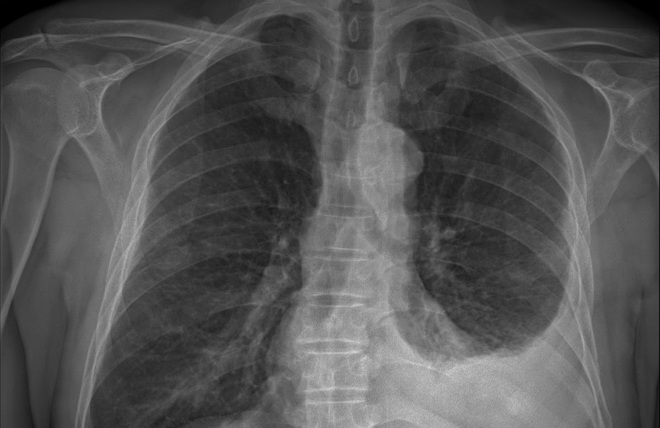

Органы грудной клетки в норме ОГК

Противопоказания к проведению рентгенографии

Всем известно, что лучевые нагрузки, которые испытывает организм во время проведения такого исследования, могут приводить к радиационным мутациям, несмотря на то что они совсем незначительные. Чтобы риск свести к минимуму, необходимо делать рентген только строго по назначению врача и с соблюдением всех правил защиты.

Надо различать диагностическую и профилактическую рентгенографию. Первая практически не имеет абсолютных противопоказаний, но необходимо помнить, что всем подряд ее делать также не рекомендуется. Такое исследование должно быть оправдано, не стоит самому себе его назначать.

Даже во время беременности, если с помощью других методов не удается поставить правильный диагноз, не запрещено прибегать к рентгенографии. Риск для пациента всегда меньше того вреда, который может принести вовремя не выявленное заболевание.

В целях профилактики рентгенографию нельзя делать беременным женщинам и детям до 14 лет.

УКЛАДКИ ДЛЯ РЕНТГЕНОГРАФИИ ЛЕГКИХ. СНИМОК ЛЕГКИХ В ПРЯМОЙ ПЕРЕДНЕЙ ПРОЕКЦИИ

  Укладка для выполнения снимка (рис. 496, а, б). Обычно снимок выполняют в положении больного стоя (или сидя, в зависимости от состояния) у специальной вертикальной стойки. Больной плотно прижимается грудью к кассете, слегка согнувшись вперед

Очень важно, чтобы обе половины грудной клетки прилегали к кассете равномерно (симметрично). С целью выведения лопаток за легочные поля кисти рук прижимают к бедрам, а локти направляют кпереди

При этом плечи обследуемого должны быть опущены.

Голова располагается прямо. Подбородок несколько приподнят, вытянут кпереди и соприкасается с верхним краем кассеты либо находится на уровне его (если кассета вставлена в корпус отсеивающей решетки).

 Информативность снимка. На рентгенограмме легких в передней прямой проекции, помимо легочной ткани, образующей так называемые легочные поля, получают отображение мягкие ткани груди, грудная клетка и органы средостения (рис. 497, а, б).

Легочные поля принято условно разделять на верхний, средний и нижний отделы. Первый расположен между верхним краем легкого и линией, проходящей по нижнему краю переднего конца II ребра, второй — между этой линией и линией, проведенной по нижнему краю переднего конца IV ребра, третий — занимает оставшуюся часть легкого до диафрагмы.

Помимо перечисленных отделов, в легких выделяют три зоны: внутреннюю (прикорневую), среднюю и наружную. Условные границы между ними проходят по вертикально направленным, параллельным между собой линиям, пересекающим ключицу соответственно границам между ее третями. Следует подчеркнуть, что раздельное изображение перечисленные зоны имеют только на снимках в прямой проекции (передней и задней). На снимках же в боковых и косых проекциях изображение их суммируется.

При анализе снимка легких в прямой проекции можно ориентировочно, руководствуясь данными топографической анатомии, определить местоположение долей и сегментов легких (границы их в норме на снимках не видны). Однако необходимо иметь в виду, что на снимке в прямой проекции изображение отдельных долей и сегментов не всегда бывает изолированным. В большинстве случаев наблюдается наложение (суммация) изображения различных долей v\ сегментов друг на друга (рис. 498).

Поэтому для топографоанатомической локализации патологического процесса, а нередко и для выявления патологических теней, во всех случаях необходимо выполнять снимки легких в прямой и боковой проекциях.

Критерии правильности технических условий съемки и правильности укладки. Основным критерием правильности технических параметров съемки является хорошая видимость легочного рисунка. На рентгенограммах должны быть отчетливо различимы контуры нижних шейных и 4—5 верхних грудных позвонков. Недопустимо «срезать» какие-либо отделы легких.

Тени лопаток не должны наслаиваться на легочные поля. Проверку правильности установки больного (симметричность укладки) обычно осуществляют путем измерения расстояния между медиальными концами ключиц и остистым отростком позвонка, расположенного на одном с ними уровне. При правильной симметричной установке больного это расстояние с обеих сторон одинаково. Если же больной более плотно прижимался к кассете правой или левой стороной, то расстояние от конца приближенной к пленке ключицы до остистого отростка окажется меньше, чем от конца отдаленной ключицы. Эта закономерность отражена на рис. 499, где приведено изображение органов грудной полости при правильной (симметричной) установке больного.

Что нужно для рентгена в качестве подготовки

Для обследования состояния позвоночника, желудка или челюстных костей специальная подготовка не нужна. Пациенту необходимо снять с себя одежду и металлические предметы перед прохождением такого обследования. Отсутствие посторонних предметов на теле обеспечивает точность рентгеновского снимка.

Подготовка требуется только при использовании контрастного вещества, которое вводится для проведения рентгена тех или иных органов с целью повышения визуализации результатов. Инъекцию контрастирующего препарата делают за некоторое время до выполнения процедуры или непосредственно в процессе.

Применение [ править | править код ]

В медицине

Рентгенография применяется для диагностики: Рентгенологическое исследование (далее РИ) органов позволяет уточнить форму данных органов, их положение, тонус, перистальтику, состояние рельефа слизистой оболочки.

РИ желудка и двенадцатиперстной кишки (дуоденография) важно для распознавания гастрита, язвенных поражений и опухолей.
РИ желчного пузыря (холецистография) и желчевыводящих путей (холеграфия) проводят для оценки контуров, размеров, просвета внутри- и внепеченочных желчных протоков, наличие или отсутствие конкрементов, уточняют концентрационную и сократительную функции желчного пузыря.
РИ толстой кишки (ирригоскопия) применяется для распознавания опухолей, полипов, дивертикулов и кишечной непроходимости.
рентгенография грудной клетки — инфекционные, опухолевые и другие заболевания,
позвоночника — дегенеративно-дистрофические (остеохондроз, спондилёз, искривления), инфекционные и воспалительные (различные виды спондилитов), опухолевые заболевания.
различных отделов периферического скелета — на предмет различных травматических (переломы, вывихи), инфекционных и опухолевых изменений.
брюшной полости — перфорации органов, функции почек (экскреторная урография) и другие изменения.
Метросальпингография — контрастное рентгенологическое исследование полости матки и проходимости фаллопиевых труб.
зубов — ортопантомография
РИ молочной железы — маммография

В технике и технологии

Рентгенография — один из важнейших видов неразрушающего контроля. Применяется в процессе производства и эксплуатации для контроля:

  • Отливок и поковок на наличие трещин, газовых и усадочных раковин;
  • Сварочных швов на наличие непроваров, тепловых и механических трещин, включений шлака, раковин;
  • Несущих конструкция, валов, осей, корпусов на наличие внутренних трещин и изломов;
  • Неразборных или трудноразборных машин и механизмов на правильность взаимного расположения элементов их целостности и наличия необходимых зазоров;
  • Железобетона на наличие пустот, трещин смещения или разрушения арматуры и закладных элементов;
  • Металлургических печей в процессе работы на образование отложений на внутренних поверхностях;
  • Различных металлических деталей на предмет обнаружения непредусмотренных конструкцией или умышленно замаскированных сварочных швов, отверстий и полостей, заполненных иными материалами. В частности для выявления факта замены маркировочной надписи, содержащей VIN на кузове автомобиля.

В криминалистике

  • Исследования внутренней структуры предметов;
  • Исследование деталей автомобилей или оружия на предмет изменения маркировки (в последние годы заменяется другими методами анализа);
  • Судебно-медицинские исследования.

В реставрации и экспертизе художественных ценностей

  • Исследования «почерка» художника;
  • Исследования следов восстановления полотна;
  • Исследования скрытых изображений (при повторном использовании холста);

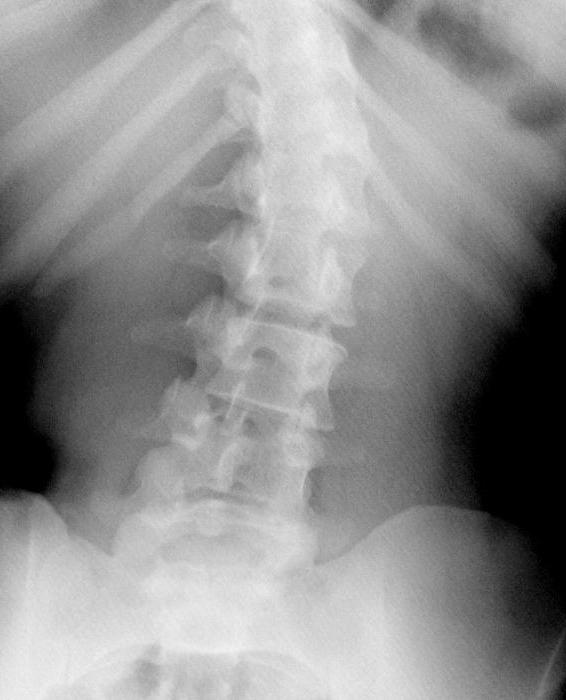

Рентгенографическое исследование позвоночника

Рентгенография позвоночника проводится достаточно часто, показаниями для ее проведения являются:

  1. Боли в спине или конечностях, появление чувства онемения.
  2. Выявление дегенеративных изменений в межпозвоночных дисках.
  3. Необходимость выявить травмы позвоночника.
  4. Диагностирование воспалительных заболеваний позвоночного столба.
  5. Обнаружение искривлений позвоночника.
  6. Если есть необходимость распознать врожденные аномалии развития позвоночника.
  7. Диагностирование изменений после оперативного вмешательства.

Проводится процедура рентгенографии позвоночника в положении лежа, предварительно надо снять с себя все украшения и раздеться по пояс.

Врач обычно предупреждает, что во время обследования нельзя двигаться, чтобы снимки не получились смазанными. Процедура не занимает более 15 минут и пациенту не доставляет неудобства.

Имеются свои противопоказания для проведения рентгенографии позвоночника:

  • Беременность.
  • Если в последние 4 часа было сделано рентгеновское исследование с применением соединения бария. В этом случае снимки качественными не получатся.
  • Ожирение также не позволяет получить информативные снимки.

Во всех остальных случаях этот метод исследования не имеет противопоказаний.

Что такое флюорография?

Флюорография – это рентген исследование легких и других органов грудной клетки, при котором рентгеновское изображение переносится с флюоресцирующего экрана на фотоплёнку небольшого размера. Чаще всего флюорография предназначена для массовых обследований населения (скрининга), позволяя заподозрить признаки туберкулеза легких, бессимптомные пневмонии и другие заболевания легких. Флюорографические аппараты могут быть стационарными и передвижными (на автомобиле).

В настоящее время все большее распространение получила цифровая флюорография, при которой значительно повышается информативность ренген исследования, снижается доза облучения, а результаты можно получить сразу, выведя на экран монитора, распечатав на бумаге или сохранив в памяти компьютера. Такие аппараты, в частности Пульмоскан, уже давно вытеснили старые пленочные флюорографы.

Что показывает рентген

Что показывает выполненная рентгенография? На сделанном снимке или на экране монитора видно состояние определенного органа. Разнообразие темных и светлых оттенков на полученном негативе позволяет врачам судить о наличии или отсутствии тех или иных патологических изменений в определенном отделе исследуемого органа.

Расшифровка результатов

Читать рентгеновские снимки может только квалифицированный врач, имеющий длительную клиническую практику и разбирающийся в особенностях различных патологических изменений в тех или иных органах тела. На основе увиденного на снимке доктор делает описание полученной рентгенограммы в карте больного. При отсутствии нетипичных светлых пятен или затемнений на мягких тканях, трещин и переломов на костях медик фиксирует здоровое состояние того или иного органа. Точно расшифровать рентгеновский снимок может только опытный врач, прекрасно знающий рентгеноанатомию человека и симптомы заболевания того органа, снимок которого делается.

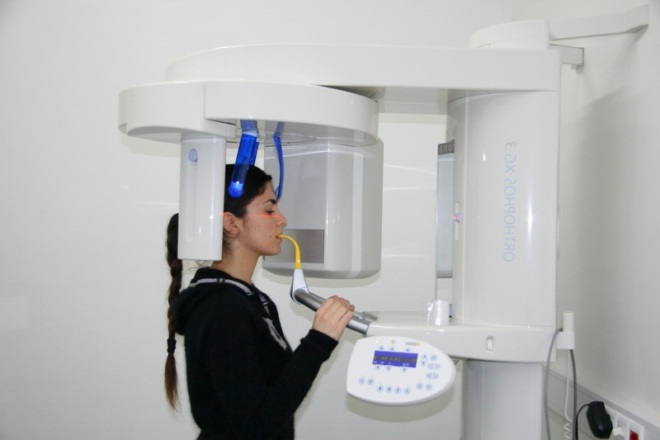

Внутриротовая контактная рентгенография

Рентгенограммы зубов можно получить на любом рентгенодиагностическом аппарате. Наиболее приспособлены для этих целей специальные дентальные аппараты. Отечественной промышленностью выпускаются аппараты 5Д-1 и 5Д-2. Следует отметить, что получение рентгенограмм зубов и черепно-лицевых костей более сложно, чем других ввиду анатомических особенностей и возможности наслоения костей одна на другую, поэтому при контактных внутрирото-вых снимках рекомендуется направлять тубус рентгеновской трубки под определенным углом для зубов верхней и нижней челюстей, пользуясь правилом изометрии: центральный луч проходит через верхушку корня снимаемого зуба перпендикулярно к биссектрисе угла, образованного длинной осью зуба и поверхностью пленки. Отступление от этого правила приводит к укорочению или удлинению объекта, т.е. изображение зубов получается длиннее или короче самих зубов (рис. 74) .

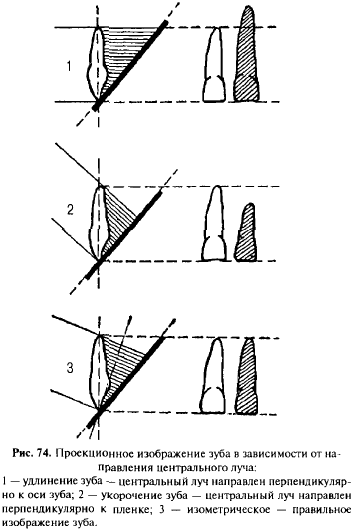

Чтобы выполнить правила изометрии, необходимо пользоваться определенными углами наклона рентгеновского тубуса при съемке различных участков челюстей. Для съемки отдельных зубов или их групп имеются определенные особенности положения рентгеновской пленки полости рта, наклона рентгеновской трубки, направления центрального луча и места соприкасания вершины тубуса с кожей лица, которые описаны в руководствах по стоматологической рентгенологии.

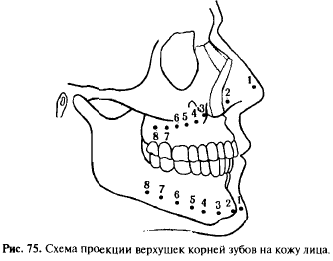

На рис. 75 представлена схема проекций верхушек корней зубов на коже лица.

Внутриротовая контактная рентгенография

Рентгенограммы зубов можно получить на любом рентгенодиагностическом аппарате. Наиболее приспособлены для этих целей специальные дентальные аппараты. Отечественной промышленностью выпускаются аппараты 5Д-1 и 5Д-2. Следует отметить, что получение рентгенограмм зубов и черепно-лицевых костей более сложно, чем других ввиду анатомических особенностей и возможности наслоения костей одна на другую, поэтому при контактных внутрирото-вых снимках рекомендуется направлять тубус рентгеновской трубки под определенным углом для зубов верхней и нижней челюстей, пользуясь правилом изометрии: центральный луч проходит через верхушку корня снимаемого зуба перпендикулярно к биссектрисе угла, образованного длинной осью зуба и поверхностью пленки. Отступление от этого правила приводит к укорочению или удлинению объекта, т.е. изображение зубов получается длиннее или короче самих зубов (рис. 74) .

Чтобы выполнить правила изометрии, необходимо пользоваться определенными углами наклона рентгеновского тубуса при съемке различных участков челюстей. Для съемки отдельных зубов или их групп имеются определенные особенности положения рентгеновской пленки полости рта, наклона рентгеновской трубки, направления центрального луча и места соприкасания вершины тубуса с кожей лица, которые описаны в руководствах по стоматологической рентгенологии.

На рис. 75 представлена схема проекций верхушек корней зубов на коже лица.

Подготовка пациента

Зачастую для проведения рентгеноскопии органов ЖКТ требуется специальная подготовка пациента. Она включает соблюдение следующих правил.

  • Специальная диета. Подразумевает отказ от продуктов, вызывающих усиленное газообразование, за несколько дней до процедуры. Разрешено есть каши, сваренные на воде, яйца, рыбу, мясо нежирных сортов. Не стоит употреблять сладости, мучное, молочные продукты, капусту. Рекомендуется отказаться от жевательной резинки. В день обследования перед его проведением нельзя есть и потреблять любую жидкость.
  • Необходимо прекратить курение, приём алкоголя, отложить приём лекарств.
  • При вздутии, метеоризме либо запоре могут быть назначены промывание желудка или клизмы.
  • Нужно проведение аллергопроб при введении контрастной жидкости, во избежание развития сильных аллергических реакций (вплоть до анафилактического шока).

Меры предосторожности

Нужно убедиться, что отсутствуют противопоказания к процедуре. Перед исследованием проверяют состояние здоровья пациента, удостоверяются, что нет индивидуальной непереносимости контрастной жидкости (в состав которой входят соли бария). При хронических заболеваниях необходимым условием является наступление периода ремиссии.

Что может показать снимок

На снимках, полученных в ходе рентгенографии, видны структуры исследуемой части тела в черно-белом варианте. Для постановки диагноза врач сравнивает полученные изображения с нормальными показателями и вносит информацию в бланк описания рентгенограммы. В зависимости от того, какая часть тела или система органов исследуется, заключение содержит следующие моменты:

  • переломы и иные нарушения целостности скелетных костей — светлые костные ткани пересечены темными линиями;
  • рентген позвоночника показывает высоту позвонков и дисков, различные смещения, истончение и ротацию и т. д.;
  • дефекты внутренних органов — о воспалениях говорит более плотная тень, отличающаяся по оттенку от окружающих тканей, а более светлые пятна могут означать опухолевый процесс;
  • кариозные полости в зубах и гнойные полости в костях челюсти выглядят как темные пятна с четким контуром;
  • на рентгенографии кишечника видны более светлые мышечные стенки и слизистая, а внутренняя часть полых органов заполнены практически черным контрастом — по его очертаниям обнаруживается непроходимость, патологические сужения, дивертикулы и опухоли;
  • рентгенография легких может показать как затемнения (при туберкулезе или пневмонии), так и высветленные участки (плеврит).

Окончательный диагноз по результатам рентгена ставится лечащим врачом

При этом во внимание принимается не только полученное изображение, но и данные лабораторных исследований, анамнез больного, отметки в карте пациента о хронических заболеваниях

Виды рентгенодиагностики

Существует две основные методики рентгеновского исследования:

Рентгеноскопия (иначе называется рентгеновским просвечиванием) ─ рентгеновские лучи, проходя через усиливающий их аппарат, отображаются на экране монитора. Преимуществом этого вида диагностики является то, что исследование проходит в настоящем времени. Оцениваются особенности строения и функции органа, а также особенности движения по нему контраста.

Существенный недостаток рентгеноскопии ─ относительно высокая доза облучения при сравнении с рентгенографией.

Рентгенография ─ проецирование изучаемого объекта с помощью рентгеновских лучей на специальную пленку.

Для рентгеновского исследования, в зависимости от его цели и области проведения, могут использоваться различные рентгеноконтрастные вещества (например, масляные или водные суспензии препаратов йода для бронхографии).

Эти виды диагностики отличаются методикой выполнения, подготовка пациента схожая.

Свойства рентгена

В медицинской практике нашли применение такие свойства рентгена:

  • Огромная проникающая способность. Рентгеновские лучи успешно проходят сквозь различные ткани человеческого организма.
  • Рентген вызывает светоотражение отдельных химических элементов. Это свойство лежит в основе рентгеноскопии.
  • Фотохимическое воздействие ионизирующих лучей позволяет создавать информативные, с диагностической точки зрения, снимки.
  • Рентгеновское излучение обладает ионизирующим эффектом.

Во время рентгеновского сканирования различные органы, ткани и структуры выступают целевыми объектами для рентгеновских лучей. За время незначительной радиоактивной нагрузки может нарушаться обмен веществ, а при длительном воздействии радиации может возникнуть острая или хроническая лучевая болезнь.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
